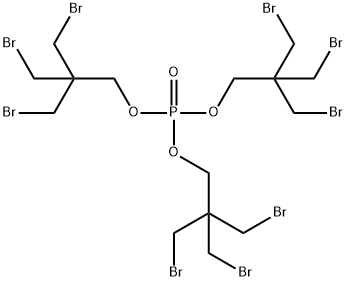

| 化學式 |
|
中文品名：三（三溴新戊基）磷酸酯
英文品名：Tri(tribromoneopenthyl)phosphate
分子式：C5H8Br3O4P
CAS號碼：19186-97-1
其他名稱：TTBNP、FR-370
RX-974 三（三溴新戊基）磷酸酯是一種特別適用于PP材料的添加型阻燃劑，具有易于加工、提高流動性、不噴霜等優(yōu)點。RX-974含有70%的溴和3%的磷，溴-磷協(xié)同作用可以使其阻燃效率更高，其中磷主要是作為載體，以增加分子中溴代烷基的數(shù)目，這樣的化學結構也使應用了RX-974的阻燃PP材料獲得了良好的抗紫外線和光穩(wěn)定性。
項目 | 指標 |
外觀 | 白色或類白色粉末 |
溴含量 | 70% |
磷含量 | 3% |
熔點 | 181℃ |
熱失重 5% | 300℃ |
*所有接觸、使用該材料的人員必須將其作為工業(yè)化學品處理，佩戴防護設備并遵守MSDS中所述的預防措施。
可依據客戶要求采用25kg編織袋、25公斤牛皮紙袋或噸袋包裝。儲存在干燥、通風良好的區(qū)域。保持容器密封。遠離熱源、火花和火焰。遠離不相容物質。遵循有關碼垛、捆扎、收縮包裝和/或堆放的倉儲做法。
配方 | |
PP | 78.5% |
RX-974 | 17% |
聯(lián)枯 | 2% |
紫外線吸收劑Tinuvin 327 | 0.3% |
二氧化鈦 | 2% |
抗氧劑B-245 | 0.2% |
性能 | |
UL-94等級 | V-0(0.8mm,1.6mm,3.2mm) |
密度g/cm3 | 1 |
熔融粘度指數(shù)（230℃,2.16KG）cm3/10min | 32 |
拉伸強度，MPa | 22 |
斷裂伸長率，% | 390 |
懸臂梁缺口沖擊，J/m | 213 |
起霜 | 無 |
UV穩(wěn)定性，△DE | ＜2 |
備注：該配方不含三氧化二銻，且在加入三氧化二銻的情況下會降低阻燃效率 | |

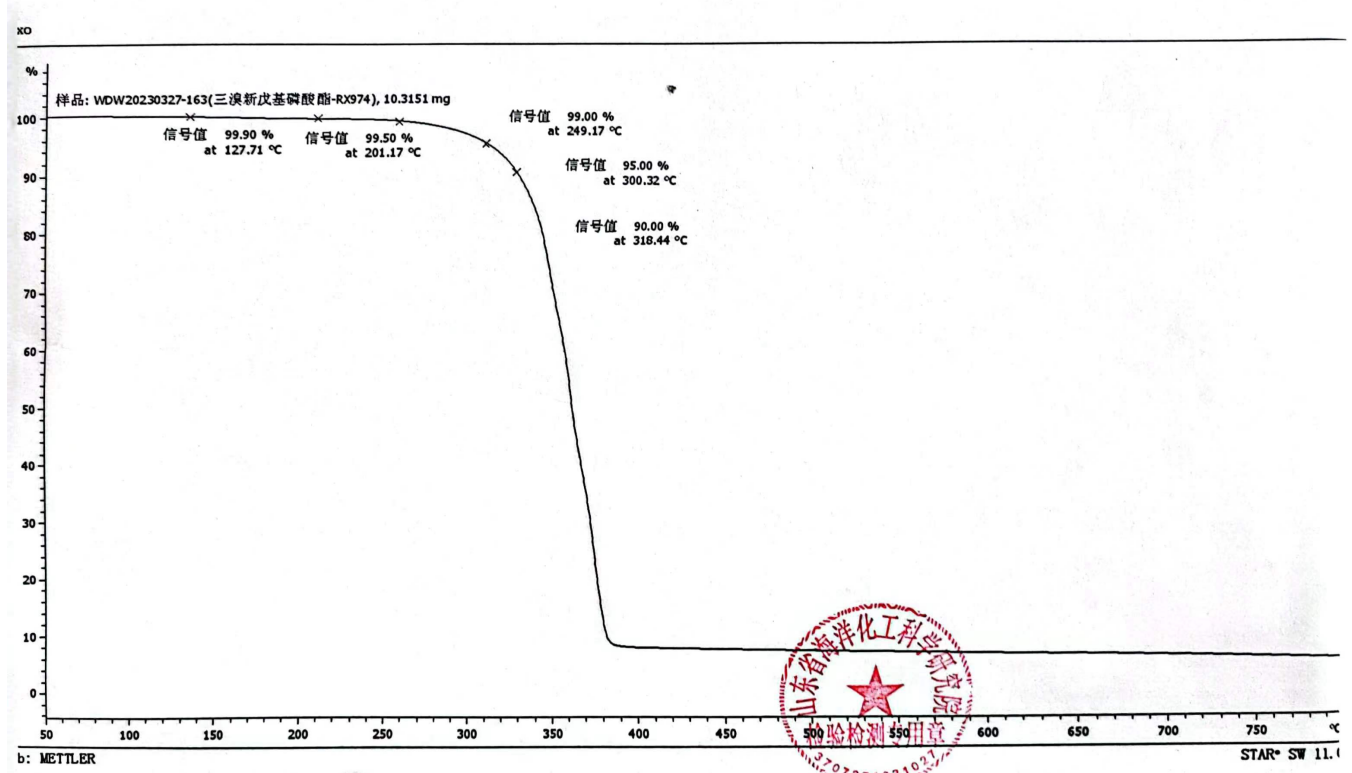

| RX-974 三（三溴新戊基）磷酸酯 熱失重圖 |
|
使用三(三溴新戊基)磷酸酯作為阻燃劑合成阻燃聚丙烯
摘要：本文探討了通過將三(三溴新戊基)磷酸酯（TTBNP）作為有效的阻燃劑，制備阻燃聚丙烯的過程。該過程涉及將TTBNP與聚丙烯混合，得到具有增強阻燃性能的材料。研究表明，添加TTBNP顯著提高了聚丙烯的熱穩(wěn)定性和阻燃性，使其成為在需要高標準的工業(yè)應用中具有前景的添加劑。
引言：聚丙烯是一種廣泛使用的熱塑性聚合物，應用領域包括包裝和汽車部件。然而，由于其固有的可燃性，限制了其在要求防火性能的應用中的使用。為解決這一問題，已經開發(fā)了各種阻燃劑，其中三(三溴新戊基)磷酸酯（TTBNP）作為一種添加劑，具有增強聚合物阻燃性能的能力，同時保持其機械性能。本文探討了通過添加TTBNP合成阻燃聚丙烯，并評估其對聚合物熱穩(wěn)定性和阻燃性能的影響。
材料與方法：
聚丙烯（PP）
三(三溴新戊基)磷酸酯（TTBNP）
抗氧化劑和加工穩(wěn)定劑（如需用于混合過程）
阻燃聚丙烯的制備：通過熔融共混法，將不同濃度的TTBNP與聚丙烯混合制備阻燃聚丙烯。共混過程在雙螺桿擠出機中進行，溫度控制以確保均勻混合。擠出后，混合物被冷卻并制成顆粒用于進一步分析。
表征：
熱穩(wěn)定性：通過熱重分析（TGA）評估阻燃聚丙烯的熱穩(wěn)定性，該方法提供了分解溫度及熱降解過程中重量損失的信息。
阻燃性能：使用UL-94垂直燃燒測試和極限氧指數(shù)（LOI）測試評估材料的阻燃性能。這些測試測量了材料抗點燃及持續(xù)燃燒的能力。
機械性能：通過拉伸和沖擊測試評估TTBNP對聚丙烯機械性能的影響，以確保阻燃劑的添加不會損害材料的結構完整性。
結果與討論：將TTBNP摻入聚丙烯后，顯著增強了材料的阻燃性能。TGA結果顯示起始分解溫度增加，表明熱穩(wěn)定性得到了改善。UL-94測試結果表明，阻燃聚丙烯達到V-0級別，意味著其在10秒內熄滅且不產生燃燒滴落物。LOI值的增加也證實了材料阻燃性能的提升。
機械測試表明，添加TTBNP對聚丙烯的拉伸強度和沖擊強度影響不大，材料仍適用于多種應用。還觀察到了TTBNP與聚合物基體的協(xié)同效應，其中阻燃劑促進了炭層的形成，有效減少了燃燒時的熱釋放。
結論：研究成功展示了三(三溴新戊基)磷酸酯作為聚丙烯有效阻燃劑的潛力。通過添加TTBNP，所制備的阻燃聚丙烯不僅表現(xiàn)出增強的熱穩(wěn)定性和阻燃性，同時保持了機械性能。這一進展為尋求生產更安 全、阻燃聚丙烯材料的行業(yè)提供了可行的解決方案，而不會犧牲性能。TTBNP的使用為擴大聚丙烯在需要防火領域的應用開辟了新的可能性。
